Nástrojový panel Kreslenie

Nástrojový panel Kreslenie umožňuje vytvárať - kresliť jednotlivé grafické objekty. Okrem tlačidiel na kreslenie obsahuje aj tlačidlá na výber vytvorených grafických objektov v schéme. Jednotlivé tlačidlá nástrojového panela je možné skryť / zobraziť. Princíp je uvedený v odseku Zobrazenie / skrytie tlačidiel pre kreslenie.

Význam jednotlivých tlačidiel nástrojového panela Kreslenie je uvedený v nasledujúcej tabuľke.

	Výber grafického objektu
	Výber objektov do oblasti
	Jednoduchá čiara
	Viacnásobná čiara
	Viacnásobná prerušovaná čiara
	Oblúk
	Trojbodový oblúk
	Obdĺžnik
	Mnohouholník
	Kruh
	Kruhová výseč
	Medzikružie
	Elipsa
	Text
	Bitová mapa
	Viacnásobná priestorová čiara
	Hranaté tlačidlo
	Rámik
	Okrúhle tlačidlo
	Tabuľka
	Kváder
	Vertikálny zobrazovač
	Vertikálny percentuálny zobrazovač
	Horizontálny zobrazovač
	Horizontálny percentuálny zobrazovač
	Koláčový diagram
	Zobrazovač Pruh
	Ručičkový prístroj
	Stĺpcový prístroj
	Zobrazovač Text
	Zobrazovač Trend
	Zobrazovač Report Report
	Zobrazovač Browser
	Zobrazovač Graf
	Zobrazovač XY Graf
	Zobrazovač Schéma Schéma
	Zobrazovač Alarm
	Zobrazovač Monitorovanie
	Zobrazovač Progress Bar
	Splitter
	Statický text
	Vstup textu
	Tlačidlo
	Strom
	Áno-Nie tlačidlo
	Výberové tlačidlo
	Posuvné tlačidlo
	Zoznam
	Záložky
	Grupa
	SWTShell
	JavaSwing
	Status bar
	Menu
	MDI
	Active X prvok
	Zobrazovač WebFrame
	EDA Debugger

Zobrazenie / skrytie tlačidiel pre kreslenie

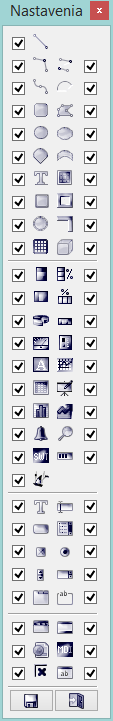

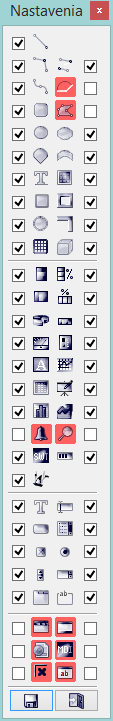

Tlačidlá v paneli Kreslenie je možné ľubvoľne zobrazovať / skrývať. Po kliknutí na tlačidlo Nastavenia sa otvorí okno, ktoré obsahuje všetky tlačidlá pre kreslenie grafických objektov. Štandardne sú všetky tlačidlá zaškrtnuté, t.j. zobrazujú sa v nástrojovej lište. Používateľ môže jednoduchým spôsobom zrušiť označenie ľubovoľných tlačidiel a tie nebudú zobrazené v paneli Kreslenie. Tieto tlačidlá sú zvýraznené červenou farbou.

Tlačidlom Prepínač používateľ aktivuje svoje nastavenie ponuky tlačidiel pre kreslenie. Opätovným stlačením sa zobrazia všetky tlačidlá. Prepínač je prístupný len v prípade, ak sú nejaké tlačidlá kreslenia skryté.
