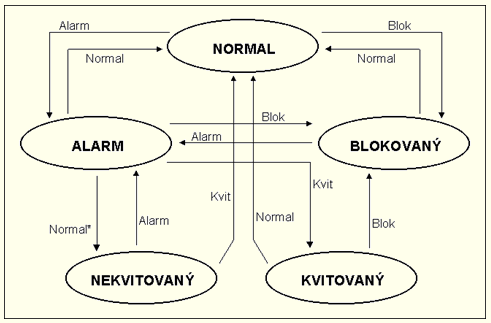

Stavový diagram systémových alarmov znázorňuje všetky prípustné stavy objektov typu Alarm a prechody medzi nimi. Je zobrazený na nasledovnom obrázku.

Normal Podmienka pre zánik alarmu nadobudla platnosť. Ak nebola definovaná, tak zanikla platnosť podmienky pre vznik alarmu.
Normal* Prechod do stavu Nekvitovaný nastane, ak bol objekt alarm pri konfigurácii definovaný ako povinne kvitovaný.
Alarm Podmienka pre vznik alarmu nadobudla platnosť.
Blok Alarm bol zablokovaný obsluhou.
Kvit Alarm bol potvrdený (kvitovaný) obsluhou.
