V pravom hornom rohu okna grafu sa spravidla nachádzajú nižšie uvedené ovládacie tlačidlá. Zobrazenie tlačidiel je závislé od nastavenia konkrétneho užívateľského prostredia a konkrétnej aplikácie (viď kapitoly Nastavenia konzoly a Nastavenia užívateľa).

V12.7N

V prípade, že v grafe nie je použitá časová lupa, tak je možné priamo tlačidlami so šípkami zväčšiť časový interval alebo posunúť čas o nastavený časový interval.
Ak je počiatočný čas nastavený na prvý deň v mesiaci a koncový čas na prvý deň v nasledovnom mesiaci, interval sa posunie o celý mesiac.

V12.7N

Hodnotová lupa sa v lište grafu nenachádza. V prípade, že sa na graf použije lupa, kontrolné tlačidlá hodnotovej lupy je možné sprístupniť kliknutím na malú ikonku - znamienko plus, ktoré sa objaví naľavo od osi y.

Význam ovládacích tlačidiel je uvedený v nasledujúcej tabuľke.

	Výber čísla zobrazovaného riadku všetkých aktívnych objektov v grafe (pre aktívne grafy).
	Zobrazenie predchádzajúceho časového výrezu (časová lupa) alebo predchádzajúceho rozsahu y-ovej osi (hodnotová lupa).
	Zobrazenie predchádzajúceho časového úseku (keď nie je lupa)
	Posun y-ovej osi o zobrazený interval nahor.
	Posun y-ovej osi o zobrazený interval nadol.
	Posun časovej osi o zobrazený časový interval doľava.
	Posun časovej osi o zobrazený časový interval doprava.
	Posun času o nastavený časový interval doľava.
	Posun času o nastavený časový interval doprava.
	Rozšírenie času o nastavený časový interval doľava. Veľkosť intervalu pre rozšírenie sa touto akciou nemení.
	Rozšírenie času o nastavený časový interval doprava. Veľkosť intervalu pre rozšírenie sa touto akciou nemení.
	Rozšírenie času o časový interval nastavený predošlým výberom lupy doľava.
	Rozšírenie času o časový interval nastavený predošlým výberom lupy doprava.
	Režim posunu priestoru - spôsob práce so zobrazovaným intervalom tlačidlo je alternované s  režimom rozšírenia priestoru
	Režim rozšírenia priestoru - spôsob práce so zobrazovaným intervalom tlačidlo je alternované s  režimom posunu priestoru
	Tlač grafu na tlačiarni.
	Export textových hodnôt priebehov do schránky (ClipBoardu).
	Definovanie časového intervalu pre zobrazenie hodnôt.
	Prepnutie grafu do pôvodného intervalu po prezeraní histórie.
	Zobrazenie informácií o archívnych objektoch v grafe.
	Vypnutie automatického časového posunu x-ovej (časovej) osi.
	Prepočet rozsahu dynamických osí.
	Zapína / vypína kreslenie úsekov bez dát.
	Zobrazenie grafov v jednom pásme.
	Zobrazenie v pásmach podľa osí.
	Zobrazenie v pásmach podľa objektov.
	Farebné odlíšenie weak (podozrivých) hodnôt - ružová farba.
	Vypnutie/zapnutie pomocného rastra.
	Vypnutie/zapnutie Ukazovadla (grafického kríža).
	Zobraziť / skryť popis y-ovej osi.
	Vypnutie/zapnutie tabuľky pod grafom. Ak je pri kliknutí na tlačidlo zároveň stlačený kláves Ctrl, docháza k zmene pravidiel schovávania tabuľky, t.j. tabuľka sa schová pri zmenšení okna grafu.
	Nastavenie zobrazenia priebehov v grafe.
	Vytvorenie vlastného pohľadu
	Zrušenie vlastného pohľadu
	On-line konfigurácia grafu.

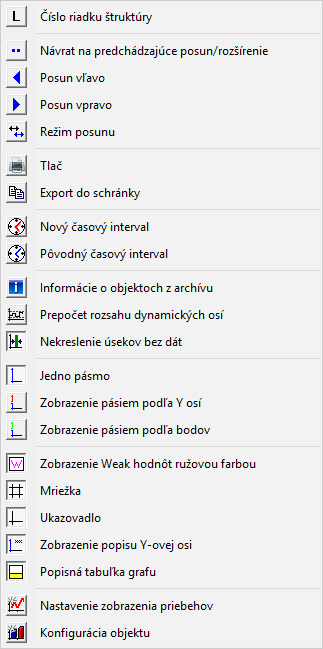

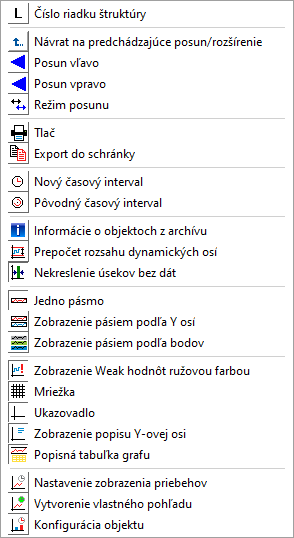

Graf, ktorý má v konfigurácii zaškrtnuté tlačidlo Ovládacie prvky ako popup, má ovládacie tlačidlá prístupné prostredníctvom popup menu. Toto menu sa zobrazí po kliknutí pravým tlačidlom myši v priestore pre popis x alebo y osi grafu. Popup menu je k dispozícii aj v prípade, keď nie je označená táto voľba a graf z priestorových dôvodov skryje horné tlačidlá. Ak graf v schéme nemá povolené ovládacie prvky alebo ak je ich zobrazenie zakázané funkciou %HI_SetVisibleGraphControls, potom popup menu nie je vôbec k dispozícii.

Z okna grafu je možné otvoriť tabuľku hodnôt daného archívneho objektu. Stačí vybrať položku Tabuľka hodnôt z ponuky, ktorá sa otvorí kliknutím pravého tlačidla myši na názov objektu v tabuľke v okne grafu – stĺpec Bod. Viac informácií nájdete v kapitole Zobrazenie hodnôt z grafu v tabuľke.
Táto ponuka ešte obsahuje položky na zmenu rozsahu osi priradenej objektu - Zmena osi a zvýraznenie priebehu daného objektu - Zvýrazniť priebeh. Zvýraznenie priebehu je povolené len pre čiarové priebehy na analógovej osi.

Indikátor v ľavom hornom rohu okna grafu zobrazuje aktuálnu pozíciu ukazovadla na y-ovej osi. Zobrazuje sa iba pri zapnutom ukazovadle.

Poznámka:

• Zvukový efekt (pípanie) pri používaní časovej a hodnotovej lupy je možné vypnúť - skupina parametrov Grafy v okne Nastavenia konzoly (alebo Nastavenia užívateľa) - parameter Pípanie pri lupe.
