Ak bol ku grafickému objektu pripojený na ovládanie objekt typu Stanica a prihlásený užívateľ má dostatočné prístupové práva, potom kliknutím myši na daný grafický objekt sa zobrazí ovládacie okno, ktoré pozostáva z 2 častí (záložiek):
Stav a ovládanie objektu
Informácie o objekte

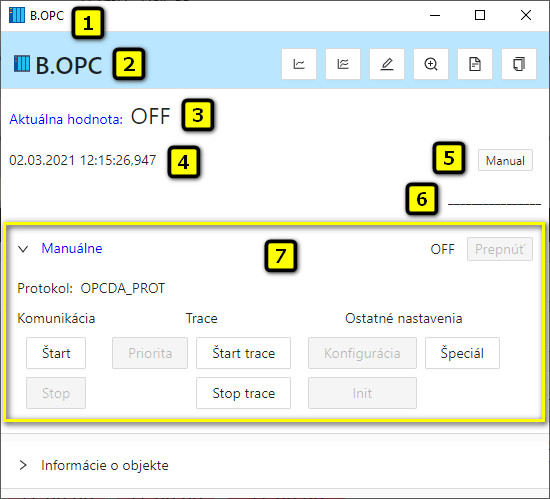

Stav a ovládanie objektu
| 1 | Názov komunikačnej stanice. |
| 2 | Popis komunikačnej stanice. |
| 3 | Aktuálna hodnota komunikačnej stanice. |
| 4 | Čas posledného priradenia hodnoty stanici. |
| 5 | Stavy komunikačnej stanice. |
| 6 | Flagy (príznaky) hodnoty objektu. Zobrazené sú len mená tých flagov, ktorých hodnota je TRUE. |
| 7 | Časť ovládacieho okna určená na ovládanie stanice. |
| Otvorenie dynamického grafu. |
| Otvorenie multigrafu. |
| Editácia objektu. Je možná iba ak je bežiaci proces CNF. |
| Otvorenie monitorovania |
| Zaradenie ovládaného objektu na aktuálnu stránku otvoreného Browsera. Ak Browser nie je otvorený, po stlačení tohto tlačidla sa otvorí a ovládaný objekt sa zaradí na jeho prvú stránku. |
| Kopírovanie mena objektu do schránky (clipboardu). |
Spodná časť okna obsahuje záložky určené na ovládanie komunikačnej stanice (záložka Manuálne).

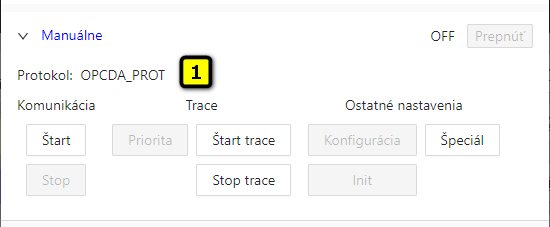

MANUÁLNE
Záložka obsahuje tlačidlá na ovládanie komunikačnej stanice.
| 1 | Komunikačný protokol stanice. |
| Štart | Aktivovanie komunikácie so stanicou v prípade, že komunikácia bola zastavená. |
| Stop | Zastavenie komunikácie so stanicou. |
| Priorita | Krátkodobé uprednostnenie komunikácie s danou stanicou. |
| Štart Trace | Odštartovanie sledovania komunikácie. |
| Stop Trace | Zastavenie sledovania komunikácie. |
| Konfigurácia | Načítanie parametrov meraných bodov z danej stanice. |
| Init | Inicializácia údajov z archívu podstanice. |

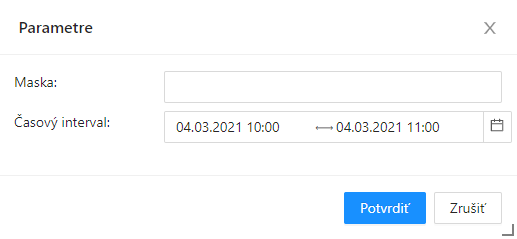

| Špeciál | Získanie historických údajov z archívu stanice. Po stlačení sa zobrazí nasledovné okno umožňujúce zadať požadovaný interval pre čítanie historických údajov zo stanice a voliteľne masku pre špecifikáciu vybraných meraných bodov (iba protokoly OPC DA a OPC HDA). |
